THÔNG SỐ SẢN PHẨM
1
Tỗng quan:
- - Cáp vặn xoắn hạ thế ruột nhôm LV-ABC dùng cho hệ thống truyền tải và phân phối điện trên không, cấp điện áp 0.6/1 kV.
2
Tiêu chuẩn áp dụng:
- - TCVN 6447 / AS 3560.
3
Nhận biết lõi:
- -Bằng gân nổi.
- Hoặc theo yêu cầu khách hàng.
4

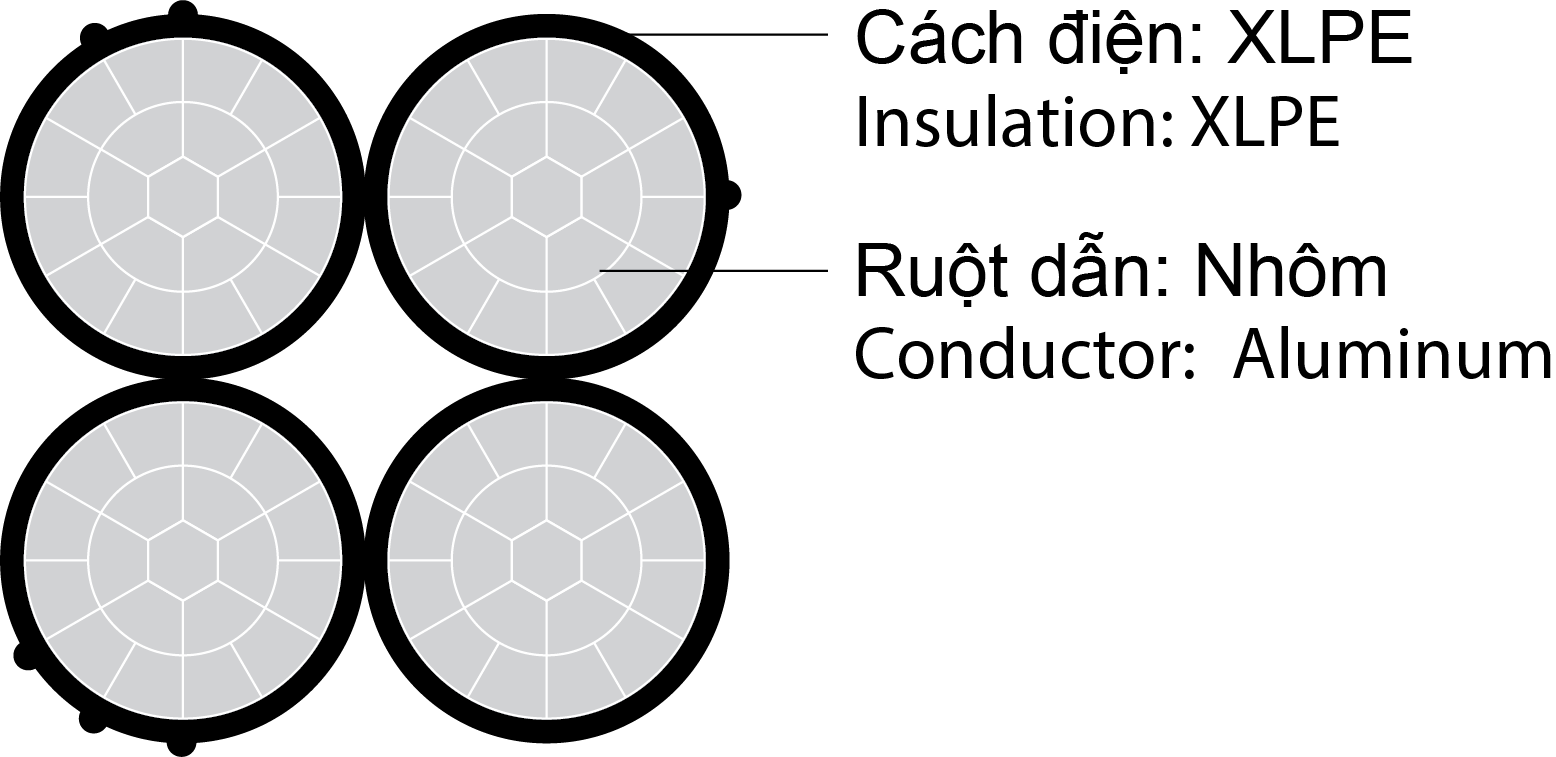

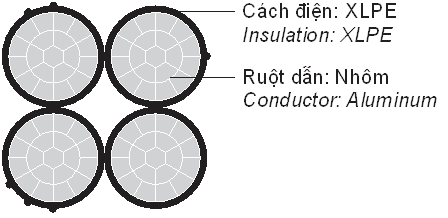

Cấu trúc:
5

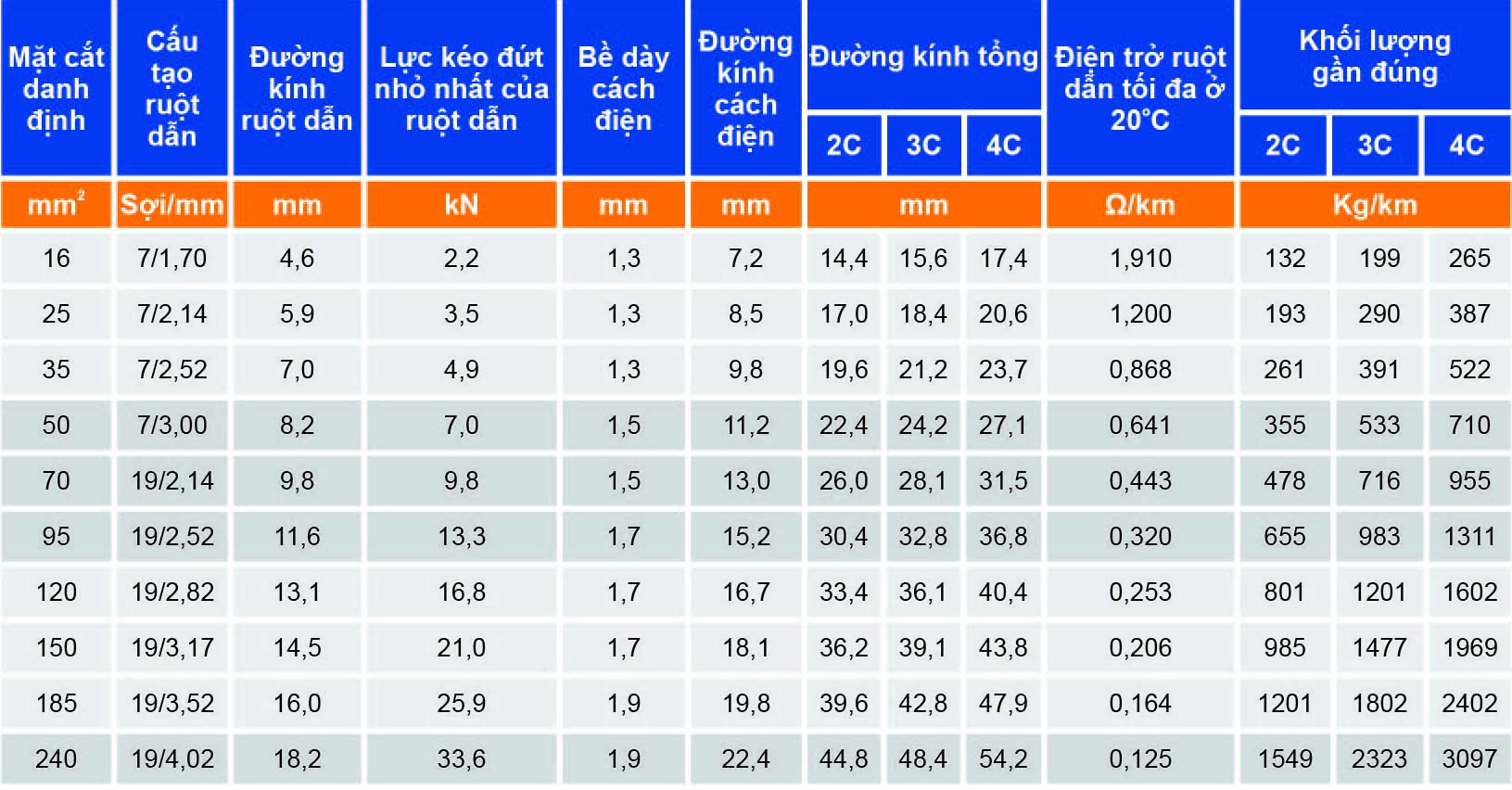

Đặc tính kĩ thuật:
- - Cấp điện áp U0/U: 0,6/1 kV.
- - Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 80oC.
- - Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.
- - Kiểu: toàn bộ cáp chịu lực căng đỡ, các pha và trung tính có kích thước bằng nhau.
- - Cách điện: XLPE màu đen (có pha Masterbatch, hàm lượng carbon ≥ 2 %) kháng tia UV, với ứng suất kéo tối đa để có thể truyền qua phần cách điện XLPE tại kẹp căng là 40 MPa.
- - Dạng ruột dẫn: sợi nhôm xoắn đồng tâm và ép chặt.
- - Vật liệu của ruột dẫn: Nhôm với suất kéo đứt tối thiểu là 140 MPa.
- - Lực căng làm việc tối đa bằng 28 % lực kéo đứt nhỏ nhất của bó cáp (28 % MBL).
- - Lực căng hằng ngày tối đa 18% lực kéo đứt nhỏ nhất của bó cáp (18 % MBL).
