Dây cáp duplex, triplex và quadruplex ruột đồng, cách điện PVC – 450/750V

Liên hệ

  • Cáp duplex, triplex và quadruplex ruột đồng, cách điện PVC – 450/750V
    DuCV …mm2 – 450/750V (h), TrCV …mm2 – 450/750V (h), QuCV …mm2 – 450/750V (h)
Danh mục:

1Tổng quan

  • Dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 450/750 V, lắp đặt cố định.

2Tiêu chuẩn áp dụng

  • TCVN 5064 – 1994; TCVN 5064 : 1994/SĐ 1 : 1995; TCVN 6610-3 / IEC 60227-3; TCVN 6612 / IEC 60228 hoặc tiêu chuẩn tương đương.

3Nhận biết lõi

  •  – Bằng màu cách điện:
    + Duplex: đen, xám.
    + Triplex: đỏ, vàng, xanh.
    + Quadruplex: đỏ, vàng, xanh, đen.
    – Hoặc theo yêu cầu của khách hàng.

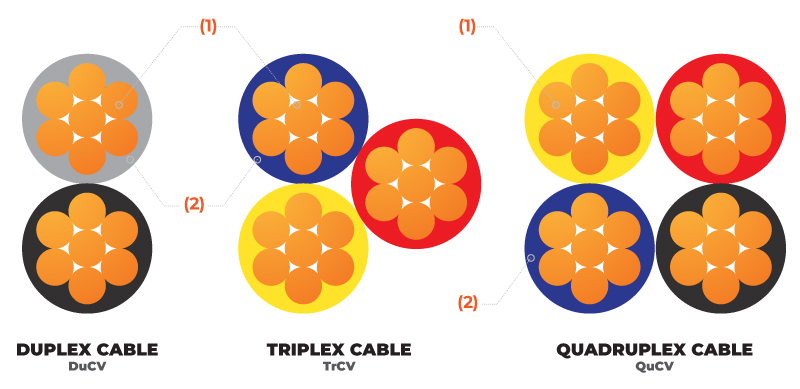

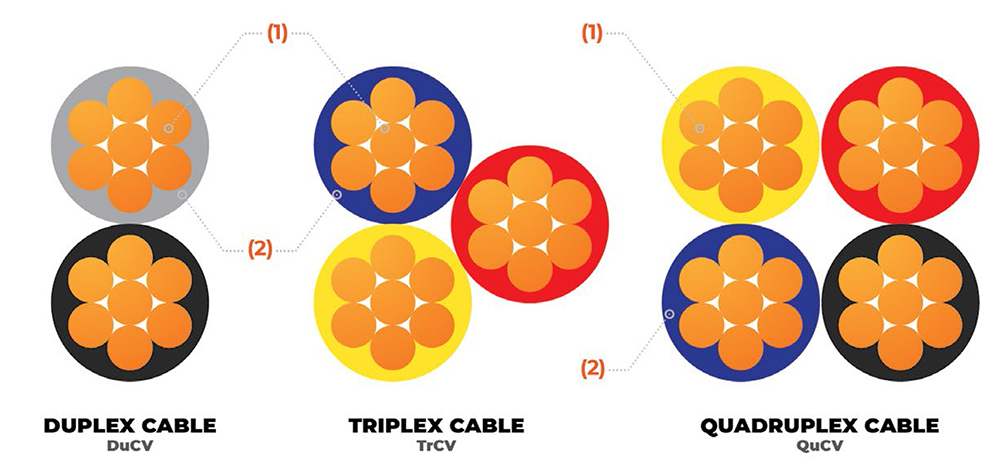

4Cấu tạo

  • (1)     Ruột dẫn: Bằng sợi đồng cứng (theo TCVN 5064), xoắn đồng tâm.
  • (2)     Cách điện: PVC.

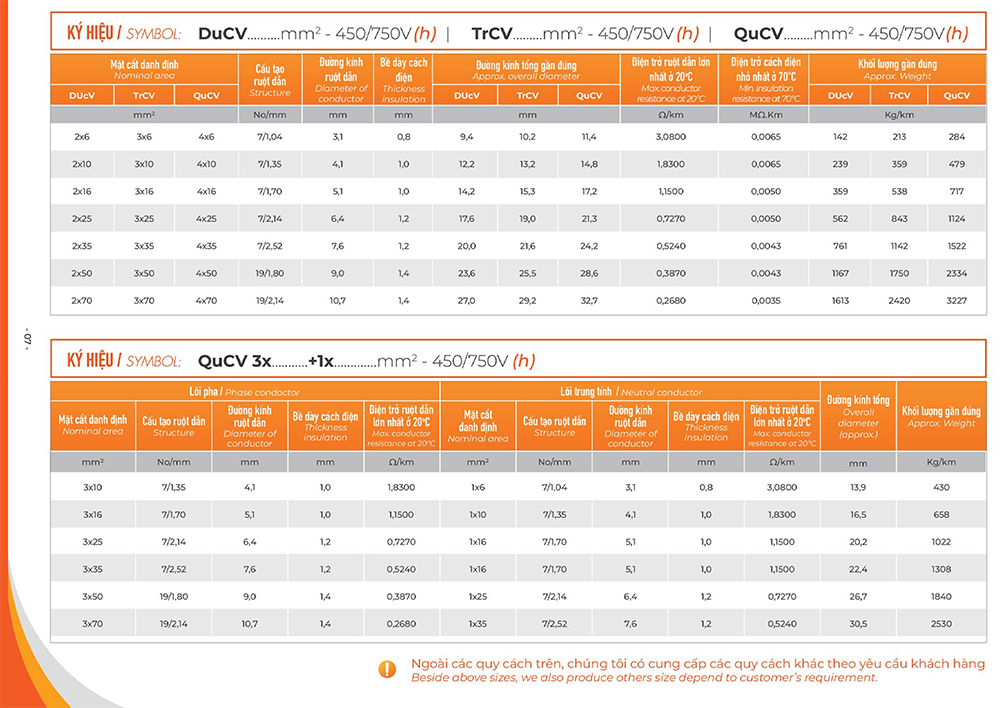

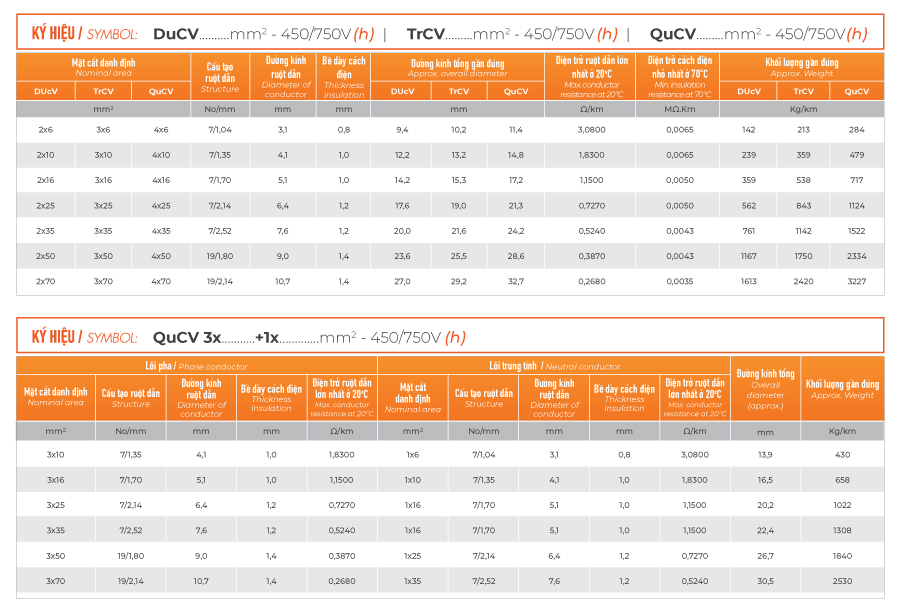

5Đặc tính kỹ thuật

 –      Cấp điện áp U0/U: 450/750 V.
–       Điện áp thử: 2,5 kV (5 phút).
–       Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
–       Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160°C.
