Tìm hiểu các loại cấu trúc ruột dẫn dây cáp điện

Ruột dẫn là thành phần quan trọng trong dây và cáp điện, trực tiếp thực hiện chức năng truyền tải điện năng. Tùy thuộc vào mục đích sử dụng, tiết diện và yêu cầu lắp đặt, ruột dẫn có thể được thiết kế với nhiều cấu trúc bện khác nhau. Mỗi cấu trúc có những đặc điểm riêng về kết cấu, độ mềm dẻo, khả năng uốn và đặc tính điện, qua đó phù hợp với từng điều kiện sử dụng và yêu cầu kỹ thuật cụ thể.

Dưới đây là một số cấu trúc ruột dẫn thường gặp trong sản xuất dây và cáp điện.

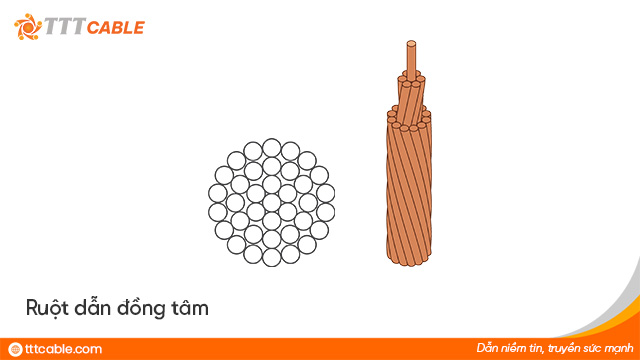

Ruột dẫn đồng tâm (Concentric strand)

Ruột dẫn đồng tâm là một trong những cấu trúc bện phổ biến. Một ruột dẫn bện đồng tâm gồm 1 sợi trung tâm được bao quanh bởi một hoặc nhiều lớp sợi xếp xoắn ốc, trong đó tất cả các sợi đều có cùng đường kính.

• Quy luật số sợi: Mỗi lớp bên ngoài thường được bố trí thêm 6 sợi so với lớp liền kề bên trong. Cụ thể, số sợi của từng lớp từ trong ra ngoài sẽ là: 1, 6, 12, 18, 24, 30, 36… Tổng số sợi của ruột dẫn theo số lớp tương ứng lần lượt sẽ là 1, 7, 19, 37, 61, 91…
• Chiều vặn xoắn: Các lớp thường được xoắn ngược chiều với lớp bên trong liền kề để giữ cấu trúc ổn định. Chiều vặn xoắn của lớp ngoài cùng được xác định theo tiêu chuẩn hoặc yêu cầu kỹ thuật áp dụng cho từng loại dây và cáp điện.

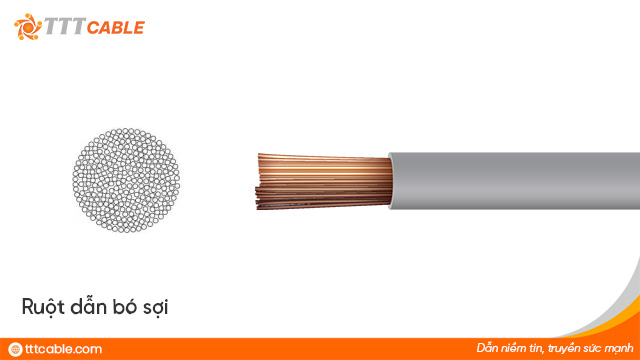

Ruột dẫn bó sợi (Bunch strand)

Ruột dẫn bó sợi được tạo thành từ nhiều sợi dẫn nhỏ xoắn lại với nhau theo cùng một hướng mà không tuân theo một quy luật sắp xếp hình học cụ thể. Cấu trúc này tạo độ mềm dẻo và khả năng uốn cong tốt cho ruột dẫn.

Do đặc điểm cấu tạo, ruột dẫn bó sợi thường được sử dụng cho các loại dây cáp điện có kích thước nhỏ, phù hợp với những ứng dụng yêu cầu khả năng uốn và thao tác linh hoạt. Kết cấu này không thường được áp dụng cho các loại cáp điện có kích thước lớn.

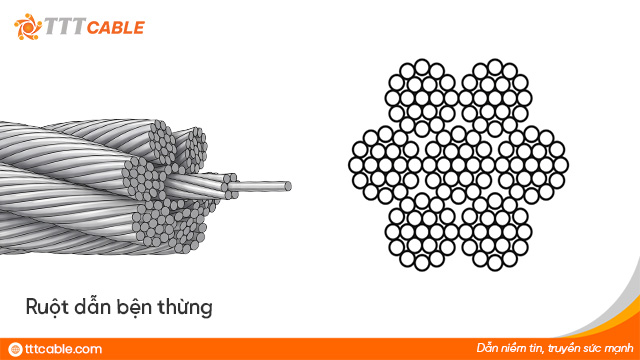

Ruột dẫn bện thừng (Rope strand)

Cấu trúc này là sự kết hợp của nhiều nhóm sợi bện, mỗi nhóm đã là một bó sợi hoặc bện đồng tâm, sau đó các nhóm này lại được bện đồng tâm với nhau tạo thành một ruột dẫn lớn.

Cấu trúc bện thừng thường được sử dụng trong những ứng dụng yêu cầu ruột dẫn có khả năng uốn và chuyển động linh hoạt, chẳng hạn như dây cáp dùng cho máy hàn, đường sắt và một số thiết bị hoặc hệ thống có yêu cầu tương tự.

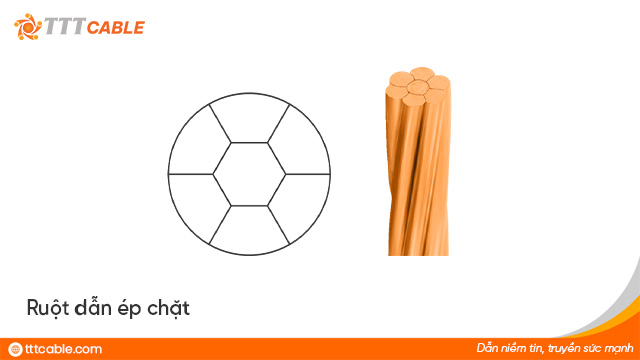

Ruột dẫn ép chặt (Compact strand)

Ép chặt (Compact strand) là phương pháp giúp các sợi dẫn điện được bện và sắp xếp sát nhau hơn. Các sợi dẫn được bện theo cùng một hướng và tạo hình theo một hình dạng được xác định trước. Nhờ đó, ruột dẫn sau khi hoàn thiện có bề mặt tương đối nhẵn, các khe hở giữa các sợi được giảm đáng kể và đường kính tổng thể được thu gọn.

So với ruột dẫn có cùng tiết diện nhưng không được ép chặt, đường kính của ruột dẫn compact có thể giảm đáng kể trong khi vẫn duy trì khối lượng vật liệu dẫn điện và đáp ứng yêu cầu về điện trở. Đặc điểm này đặc biệt hữu ích đối với các loại cáp có tiết diện lớn, bởi việc thu gọn đường kính ruột dẫn góp phần giảm kích thước tổng thể của cáp, tạo thuận lợi cho thiết kế và lắp đặt, đồng thời hỗ trợ tối ưu vật liệu và chi phí sản xuất.

Bên cạnh đó, ruột dẫn ép chặt còn có độ bền cao và độ giãn thấp, góp phần duy trì độ ổn định của kết cấu ruột dẫn trong quá trình sử dụng. Việc các sợi dẫn được bố trí sát nhau cũng giúp tối ưu không gian bên trong cáp, phù hợp với yêu cầu thiết kế của nhiều loại dây và cáp điện.

Lựa chọn cấu trúc ruột dẫn phù hợp là nền tảng để tạo nên một sản phẩm cáp điện chất lượng, đáp ứng đúng yêu cầu kỹ thuật và điều kiện sử dụng. Với kinh nghiệm sản xuất và sự chú trọng trong từng công đoạn, TTT Cable kiểm soát chặt chẽ từ chất lượng nguyên liệu đến cấu trúc ruột dẫn, hướng đến những sản phẩm có khả năng dẫn điện ổn định, an toàn và bền bỉ trong quá trình sử dụng.

Tại TTT Cable, chất lượng ruột dẫn được chú trọng ngay từ khâu lựa chọn nguyên liệu và kiểm soát quá trình sản xuất. Các loại ruột dẫn được chế tạo với cấu trúc phù hợp, sử dụng nguyên liệu đạt yêu cầu và được kiểm soát theo các tiêu chuẩn kỹ thuật áp dụng. Qua đó, TTT Cable đảm bảo ruột dẫn có khả năng dẫn điện ổn định, đáp ứng yêu cầu về điện trở và độ bền trong quá trình sử dụng, góp phần đảm bảo khả năng truyền tải điện an toàn, hiệu quả và ổn định cho nhiều công trình, hệ thống điện.
