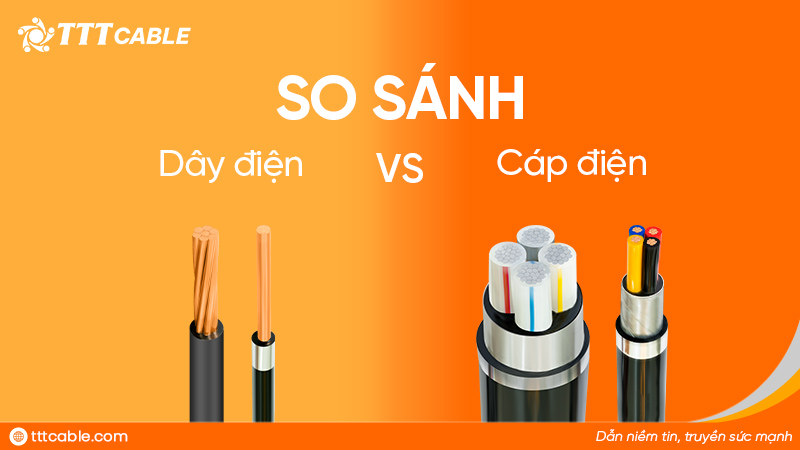

So sánh dây điện và cáp điện: Điểm giống và khác nhau
Trong lĩnh vực điện, dây điện và cáp điện đều được sử dụng để dẫn và truyền tải điện năng, nhưng có sự khác biệt về cấu tạo và đặc điểm kỹ thuật. Bài viết dưới đây sẽ so sánh dây điện và cáp điện với các nội dung chính như khái niệm, cấu tạo, khả năng mang tải và phạm vi ứng dụng dựa theo tiêu chuẩn TCVN.
Khái niệm dây điện và cáp điện
Trước khi đi vào so sánh, hãy cùng tìm hiểu những đặc điểm cơ bản của dây điện và cáp điện.
Dây điện là gì?
Dây điện (Electric Wire) là sản phẩm dùng để dẫn điện, thường có kết cấu một hoặc hai lõi dẫn bằng đồng hoặc nhôm và được bọc lớp cách điện. Trong cách gọi thông thường, dây điện còn được gọi là dây dẫn điện. Theo TCVN 6612, ruột dẫn có thể là cấp 1 (một sợi đặc) hoặc cấp 5 và cấp 6 (ruột dẫn mềm nhiều sợi xoắn lại với nhau). Tùy thiết kế và mục đích sử dụng, dây điện có thể sử dụng các loại ruột dẫn khác nhau.
Đối với các loại dây điện cách điện PVC thuộc phạm vi áp dụng của TCVN 6610, lớp cách điện được quy định về vật liệu, chiều dày và các yêu cầu liên quan nhằm đảm bảo đặc tính cách điện và an toàn trong quá trình sử dụng.
Trong đời sống và lắp đặt điện dân dụng, dây điện thường được thiết kế cho các mạch điện có quy mô nhỏ, với cấp điện áp và khả năng mang tải phù hợp với từng loại dây và mục đích sử dụng. Dây điện được sử dụng phổ biến trong các ứng dụng như:
- Dây cấp nguồn cho ổ cắm và thiết bị điện
- Dây dùng trong các mạch chiếu sáng
- Dây điện lắp đặt trong ống luồn hoặc âm tường
Một số loại dây điện phổ biến có thể kể đến như:

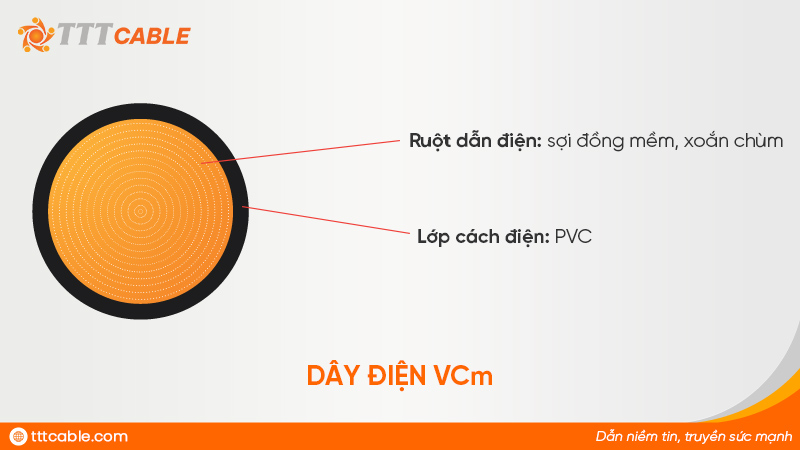

- Dây điện 1 lõi mềm (VCm)
- Dây điện 1 lõi (CV, AV)
- Dây đôi mềm (VVCm)
Cáp điện là gì?
Cáp điện (Electric Cable) có thể gồm một hoặc nhiều lõi dẫn điện, mỗi lõi được bọc cách điện và có thể được bổ sung các lớp bảo vệ bên ngoài tùy theo cấu tạo và mục đích sử dụng.
Theo TCVN 6612, cáp điện thường có ruột dẫn ở cấp 2 (kết cấu xoắn đồng tâm hoặc xoắn đồng tâm ép chặt), đáp ứng các yêu cầu về khả năng dẫn điện và đặc tính cơ học. Tùy từng loại cáp, ruột dẫn có thể sử dụng các kết cấu khác nhau để đáp ứng yêu cầu về khả năng dẫn điện và đặc tính cơ học.
Nhờ sự đa dạng về cấu tạo và khả năng bảo vệ, cáp điện có thể đáp ứng nhiều yêu cầu về truyền tải và điều kiện lắp đặt, chẳng hạn như:
- Truyền tải điện công suất lớn
- Lắp đặt ngoài trời
- Chôn ngầm
- Nhà máy và công trình công nghiệp
Tùy theo cấu tạo, cấp điện áp và mục đích sử dụng, cáp điện có thể được chia thành một số nhóm phổ biến như:
- Cáp điện 1 lõi: gồm một lõi dẫn điện, thường được sử dụng trong các tuyến cấp nguồn, đấu nối và các hệ thống điện phù hợp.
- Cáp điện nhiều lõi: gồm từ hai lõi dẫn điện trở lên, được sử dụng phổ biến trong các hệ thống cấp nguồn và phân phối điện.
- Cáp điện hạ thế: sử dụng trong các hệ thống điện dân dụng, công nghiệp và các tuyến phân phối điện hạ thế.
- Cáp điện trung thế: được sử dụng trong hệ thống phân phối điện trung thế, trạm điện và các công trình điện lực.
- Cáp điện có giáp bảo vệ: được bổ sung lớp giáp kim loại nhằm tăng khả năng bảo vệ cơ học, phù hợp với một số điều kiện lắp đặt như cáp chôn ngầm.
- Cáp điện chống cháy, chậm cháy: được thiết kế với vật liệu và cấu tạo phù hợp nhằm hạn chế sự lan truyền của ngọn lửa hoặc duy trì khả năng làm việc trong điều kiện cháy theo yêu cầu thiết kế.
So sánh dây điện và cáp điện
Giống nhau
Cả dây điện và cáp điện đều có chức năng dẫn điện, sử dụng ruột dẫn bằng vật liệu kim loại như đồng hoặc nhôm. Tùy loại sản phẩm, chúng có thể được bọc cách điện và thiết kế để đáp ứng những điều kiện lắp đặt khác nhau.
Khác nhau
Khác nhau về cấu tạo
Dây điện thường có cấu tạo đơn giản, tập trung vào ruột dẫn và lớp cách điện. Trong khi đó, cáp điện có cấu trúc phức tạp hơn, gồm một hoặc nhiều lõi dẫn điện cùng các lớp cách điện và bảo vệ được thiết kế phù hợp với điều kiện vận hành.

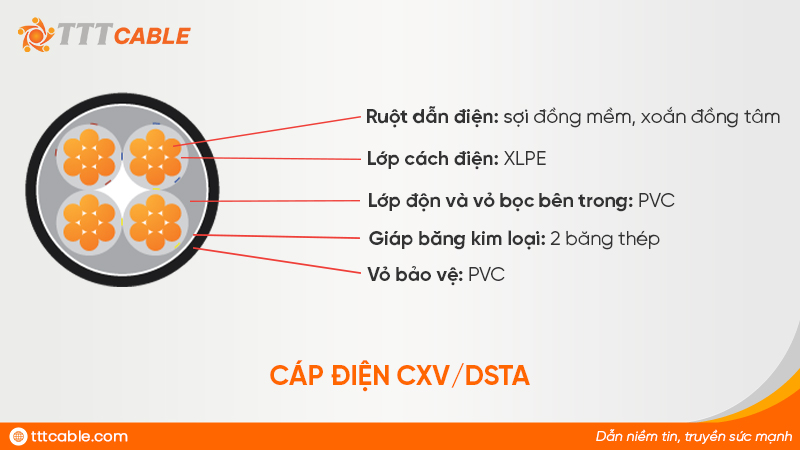

Tùy từng loại cáp, cấu tạo có thể gồm:
- Ruột dẫn
- Lớp cách điện XLPE hoặc PVC
- Lớp độn
- Băng quấn (nếu có)
- Lớp giáp (nếu có)
- Vỏ bọc ngoài PVC hoặc HDPE
Khác nhau về khả năng mang tải
So với dây điện thông thường, nhiều loại cáp điện có khả năng mang tải lớn, phù hợp với các hệ thống cấp nguồn và phân phối điện có yêu cầu cao về công suất.
Trong thực tế, dây điện thường được sử dụng cho các mạch điện dân dụng như chiếu sáng, ổ cắm và cấp nguồn cho thiết bị. Cáp điện, đặc biệt các loại cáp lực có tiết diện lớn, thường được sử dụng trong hệ thống cấp nguồn và phân phối điện của nhà máy, khu công nghiệp, công trình thương mại và các công trình có quy mô lớn.
Đối với các tuyến cấp nguồn chính hoặc khoảng cách truyền tải dài, cáp điện thường là lựa chọn phù hợp hơn nhờ cấu trúc bảo vệ tốt, khả năng đáp ứng điều kiện lắp đặt và độ bền cơ học cao.
Khác nhau về độ bền và môi trường sử dụng
Dây điện dân dụng thường được lắp đặt trong các môi trường có mức độ bảo vệ nhất định, chẳng hạn như đi trong ống luồn hoặc âm tường. Việc sử dụng dây điện trong môi trường không phù hợp với yêu cầu kỹ thuật có thể ảnh hưởng đến độ bền và tuổi thọ của sản phẩm.
Đối với những môi trường có yêu cầu cao về độ ẩm, tia UV, tác động cơ học hoặc chôn ngầm, cần lựa chọn loại cáp được thiết kế phù hợp với từng điều kiện lắp đặt. Tùy cấu tạo, cáp có thể được bổ sung các lớp bảo vệ nhằm đáp ứng tốt hơn các yêu cầu về môi trường và độ bền cơ học.
Khi nào nên dùng dây điện?
Dây điện thường được sử dụng trong các hệ thống điện dân dụng như:
- Đi dây âm tường trong ống luồn
- Hệ thống chiếu sáng
- Ổ cắm sinh hoạt
- Cấp nguồn cho thiết bị gia dụng
- Đấu nối và cấp nguồn trong tủ điện dân dụng
Dây điện có ưu điểm là chi phí hợp lý, dễ thi công và thuận tiện khi lắp đặt trong không gian nhỏ.
Khi nào nên dùng cáp điện?
Với nhiều cấp điện áp, từ hạ thế đến cao thế, cáp điện có nhiều loại đáp ứng các nhu cầu truyền tải điện khác nhau, trong đó có những loại được thiết kế cho hệ thống có yêu cầu truyền tải lớn và điều kiện lắp đặt đặc thù.
Cáp điện thường được sử dụng trong:
- Hệ thống điện trong nhà xưởng và khu công nghiệp
- Các tuyến cấp nguồn của tòa nhà, công trình
- Hệ thống điện ngoài trời hoặc chôn ngầm
- Kết nối giữa các tủ điện và thiết bị công suất lớn
Dây điện hay cáp điện: Loại nào tốt hơn?
Thực tế, không có loại nào tốt hơn tuyệt đối. Mỗi sản phẩm được thiết kế cho các một mục đích khác nhau:
- Chọn dây điện khi công trình là hệ thống điện dân dụng, tải không quá lớn và dây được lắp đặt trong điều kiện phù hợp.
- Chọn cáp điện khi hệ thống yêu cầu khả năng truyền tải lớn và cấp điện áp phù hợp với công trình, đồng thời có yêu cầu cao hơn về khả năng bảo vệ, cấp nguồn, phân phối điện hoặc điều kiện lắp đặt như ngoài trời, chôn ngầm và môi trường công nghiệp.
Việc lựa chọn đúng ngay từ đầu sẽ giúp hệ thống vận hành ổn định, giảm chi phí bảo trì về sau.
Câu hỏi thường gặp (FAQ)
Dây điện và cáp điện có phải là một không?
Không hoàn toàn. Dây điện và cáp điện đều có chức năng dẫn điện nhưng có sự khác biệt về cấu tạo, mức độ bảo vệ và phạm vi ứng dụng. Tùy loại, cáp điện có thể được thiết kế với nhiều lớp bảo vệ để đáp ứng những điều kiện lắp đặt khác nhau.
Cáp điện có thể thay thế hoàn toàn dây điện không?
Có thể trong một số trường hợp, nhưng không phải lúc nào cũng tối ưu. Tùy vào cấu tạo và yêu cầu sử dụng, cáp điện có thể có kết cấu phức tạp hơn, chi phí cao hơn và yêu cầu không gian lắp đặt lớn hơn. Với hệ thống điện dân dụng thông thường, dây điện có thể là lựa chọn phù hợp và kinh tế hơn.
Vì sao cáp điện có thể được chôn ngầm?
Một số loại cáp điện được thiết kế với cấu tạo và lớp bảo vệ phù hợp cho phương pháp lắp đặt chôn ngầm, giúp hạn chế ảnh hưởng của độ ẩm và tác động cơ học trong quá trình sử dụng. Trong khi đó, dây điện thông thường chủ yếu được lắp đặt trong ống luồn, âm tường hoặc các vị trí đã có biện pháp bảo vệ phù hợp.
Dây điện có dùng được ngoài trời không?
Có thể, nhưng cần lựa chọn loại dây phù hợp với điều kiện lắp đặt và môi trường sử dụng. Đối với những vị trí thường xuyên chịu tác động của ánh nắng, độ ẩm hoặc tác động cơ học, nên sử dụng sản phẩm được thiết kế phù hợp với các điều kiện này.
Dây điện và cáp điện đều có những ưu điểm và phạm vi sử dụng riêng. Lựa chọn phù hợp với yêu cầu kỹ thuật và điều kiện lắp đặt sẽ giúp hệ thống điện vận hành an toàn, ổn định và hiệu quả.
