Cáp điện lực, lõi đồng, cách điện PVC – 0,6/1KV

(1 đánh giá của khách hàng)

Liên hệ

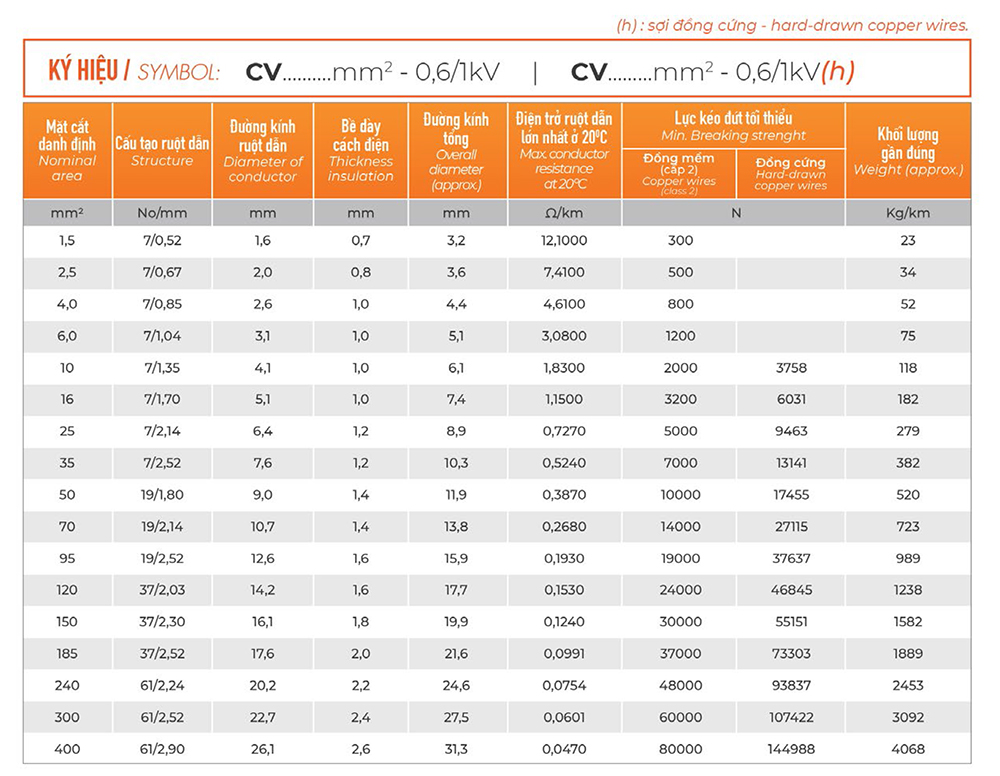

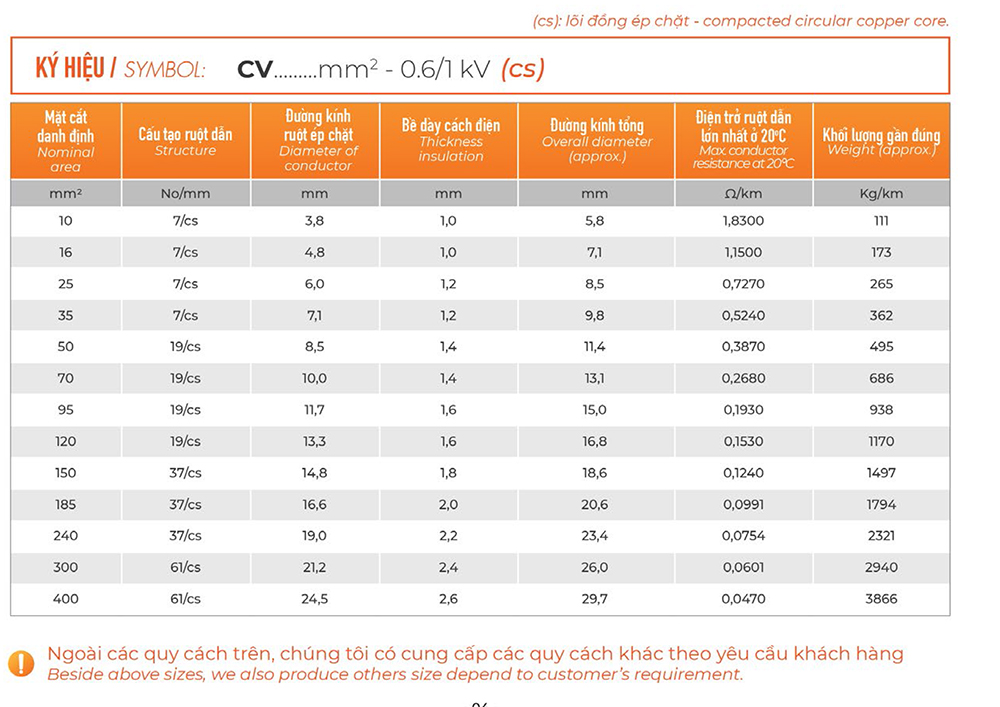

Ký hiệu: CV…mm2 – 0,6/1KV, CV…mm2 – 0,6/1KV (h), CV…mm2 – 0,6/1KV (cs), VC…mm2 – 0,6/1KV, VCm… mm² – 0,6/1KV

1Tổng quan

  • Dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1KV, lắp đặt cố định.

2Tiêu chuẩn áp dụng

  • TCVN 5064 – 1994; TCVN 5064 : 1994/SĐ 1 : 1995; AS/NZS 1125:2001; AS/NZS 5000.1:2005; TCVN 5935-1 / IEC 60502-1; TCVN 6612 / IEC 60228 hoặc tiêu chuẩn tương đương.

3Nhận biết lõi

  • Bằng màu cách điện: đỏ, vàng, xanh, đen.
    Hoặc theo yêu cầu của khách hàng.

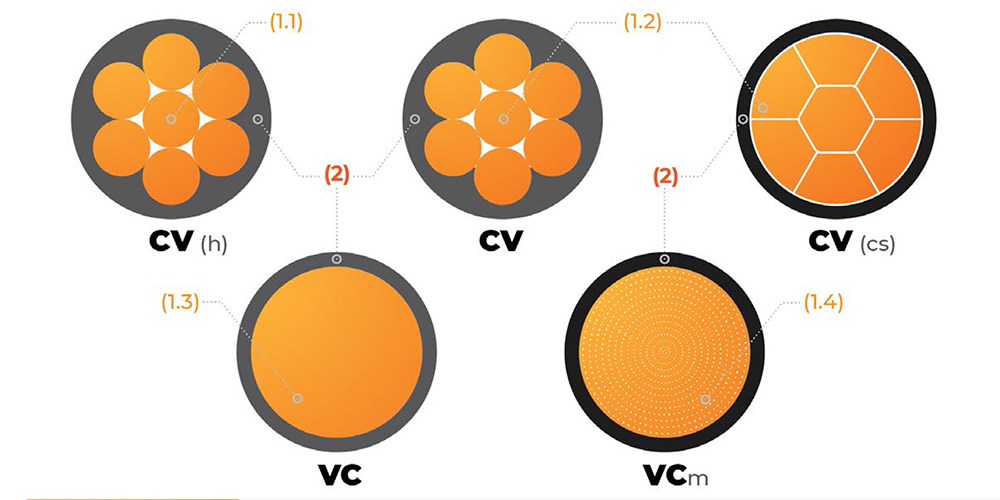

4Cấu tạo

(1)     Ruột dẫn: bằng một trong những loại sau:

(1.1)     Bằng sợi đồng cứng (theo TCVN 5064), xoắn đồng tâm.

(1.2)     Bằng sợi đồng mềm (cấp 2), xoắn đồng tâm hoặc ép chặt.

(1.3)     Bằng sợi đồng đơn cứng (cấp 1).

(1.4)     Bằng sợi đồng mềm (cấp 5), xoắn chùm.

(2)     Cách điện: PVC.

5Đặc tính kỹ thuật

  • Cấp điện áp U0/U: 0,6/1 KV.
  • Điện áp thử: 3,5 kV (5 phút).
  • Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
    • 140°C, với tiết diện lớn hơn 300mm2.
      160°C, với tiết diện nhỏ hơn hoặc bằng 300mm2.
