Cáp ngầm hạ thế lõi đồng, cách điện PVC – 0,6/1kv

Liên hệ

Cáp ngầm hạ thế lõi đồng, cách điện PVC, lớp độn và vỏ bọc bên trong, giáp băng kim loại, vỏ bảo vệ PVC – 0,6/1KV

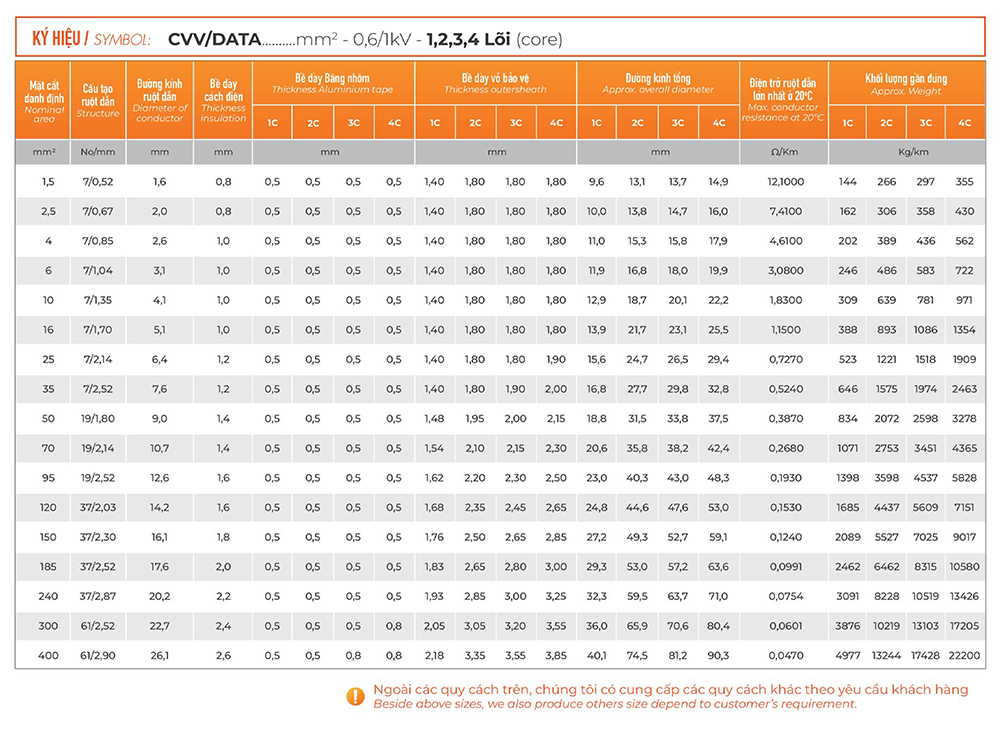

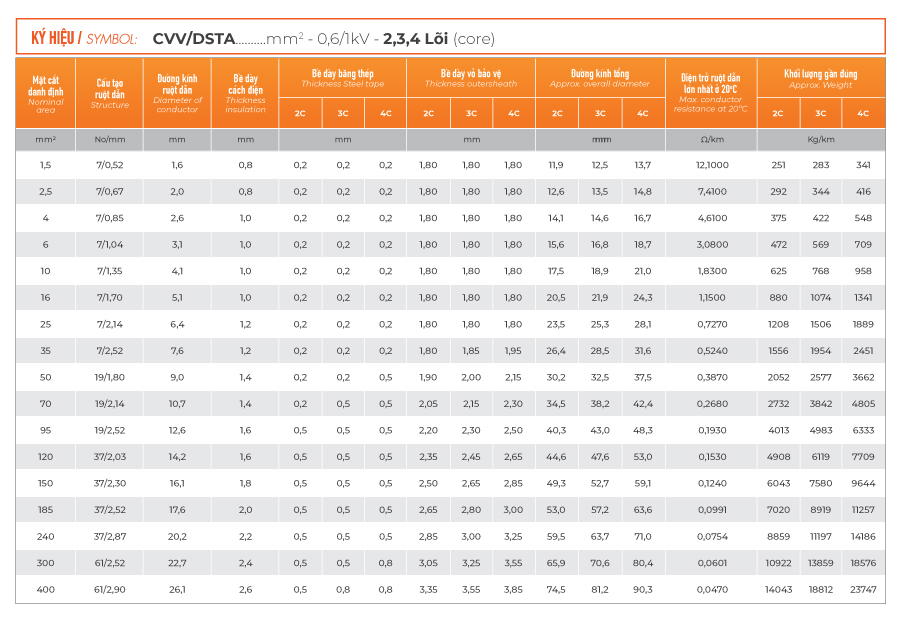

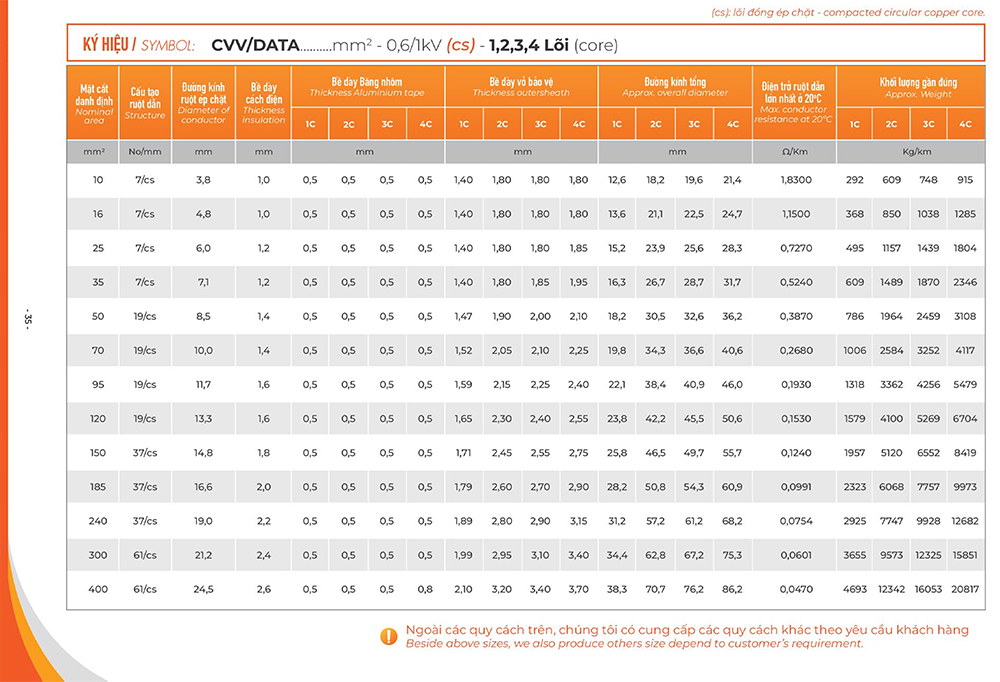

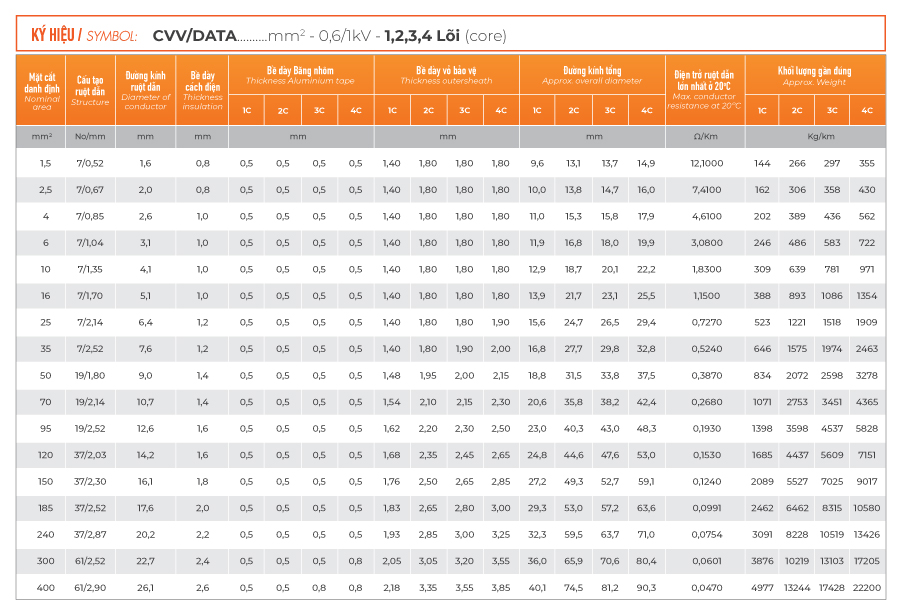

Ký hiệu: CVV/DATA…mm2 – 0,6/1KV 1, 2, 3, 4 lõi; CVV/DATA…mm2 – 0,6/1KV (cs) 1, 2, 3, 4 lõi; CVV/DATA 3x…+1x…mm2 – 0,6/1KV; CVV/DATA 3x…+1x…mm2 – 0,6/1KV (cs); CVV/DSTA…mm2 – 0,6/1KV 2, 3, 4 lõi; CVV/DSTA…mm2 – 0,6/1KV (cs) 2, 3, 4 lõi

1Tổng quan

  • Cáp ngầm hạ thế dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0.6/1 kV, lắp đặt cố định.

2Tiêu chuẩn áp dụng

  • TCVN 5935-1 / IEC 60502-1; TCVN 6612 / IEC 60228 hoặc tiêu chuẩn tương đương.

3Nhận biết lõi

  • Bằng màu cách điện: đỏ, vàng, xanh, đen.
  • Vỏ bảo vệ: đen.
    Hoặc theo yêu cầu của khách hàng.

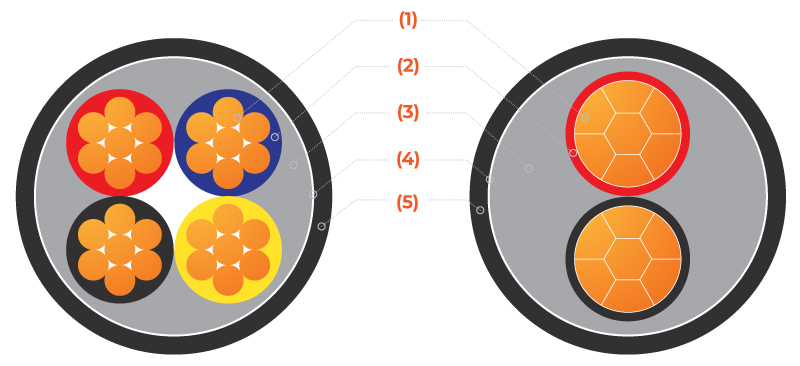

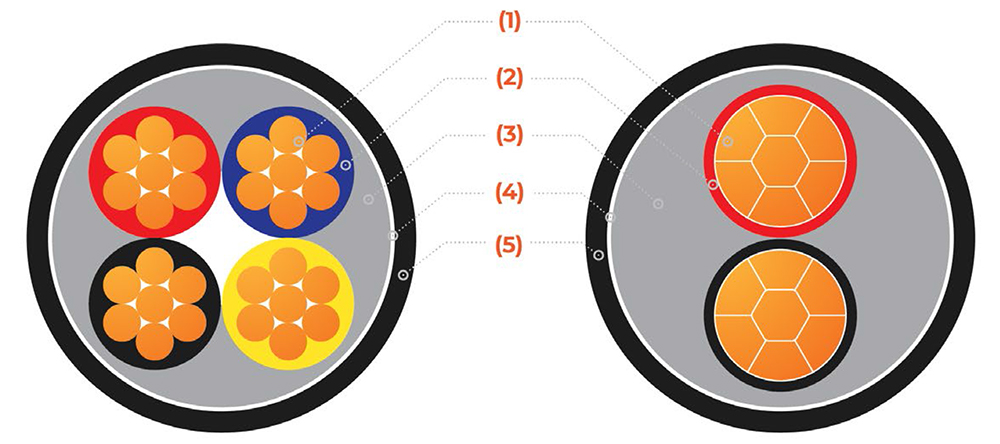

4Cấu tạo

  • (1) Ruột dẫn: Bằng sợi đồng mềm (cấp 2), xoắn đồng tâm hoặc ép chặt.
    (2) Cách điện: PVC.
    (3) Lớp độn và vỏ bọc bên trong: PVC.
    (4) Giáp băng kim loại: 02 băng thép hoặc 02 băng nhôm.
    (5) Vỏ bọc: PVC.

5Đặc tính kỹ thuật

  • – Cấp điện áp U0/U: 0,6/1 KV.
    – Điện áp thử: 3,5 kV (5 phút).
    – Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
    – Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
    140°C, với tiết diện lớn hơn 300mm2.
  •    160°C, với tiết diện nhỏ hơn hoặc bằng 300mm2.
