Cáp hàn lõi đồng, cách điện PVC – 0,6/1KV
Ký hiệu: VCw… mm² – 0,6/1KV

1Tổng quan

  • Cáp hàn được thiết kế để truyền dòng điện cao giữa biến thế hàn và điện cực, cấp điện áp 0,6/1KV.

2Tiêu chuẩn áp dụng

  • TCVN 5935-1 / IEC 60502-1; TCVN 6612 / IEC 60228 hoặc tiêu chuẩn tương đương.

3Nhận biết lõi

  • Bằng màu cách điện: đỏ, vàng, xanh, đen.
    Hoặc theo yêu cầu của khách hàng.

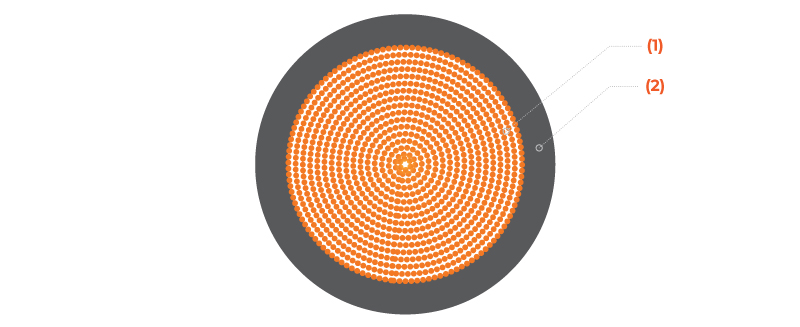

4Cấu tạo

  • (1) Ruột dẫn: Bằng sợi đồng mềm (cấp 5), xoắn chùm.
    (2) Cách điện: PVC.

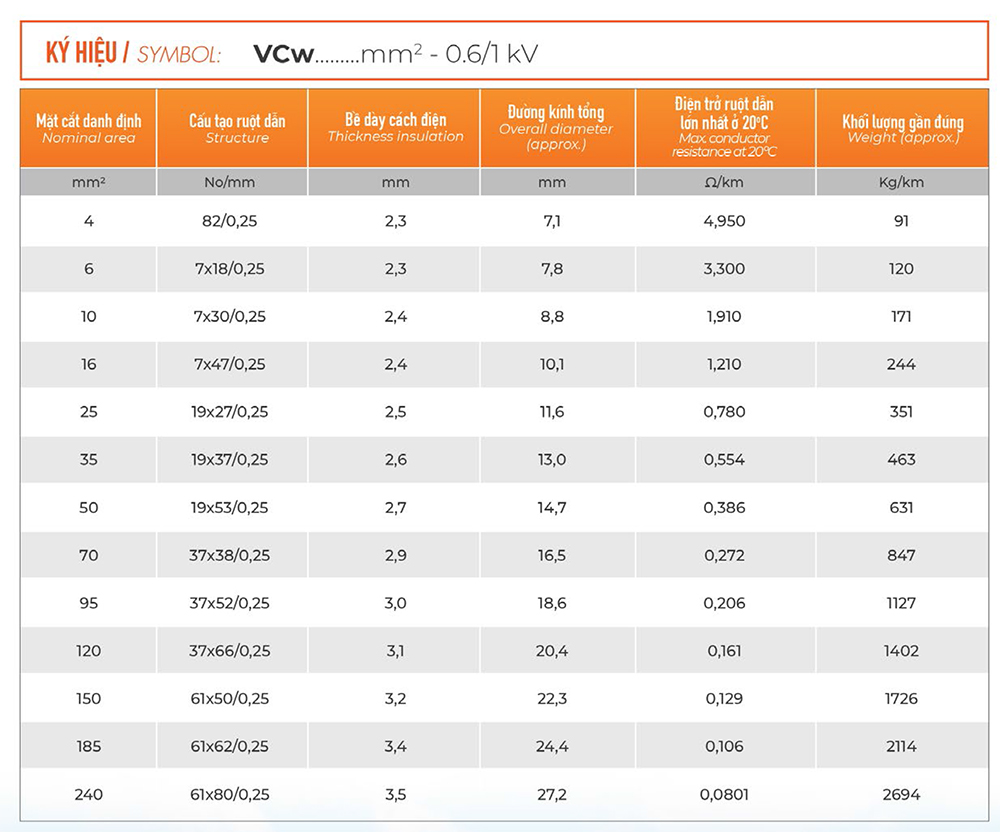

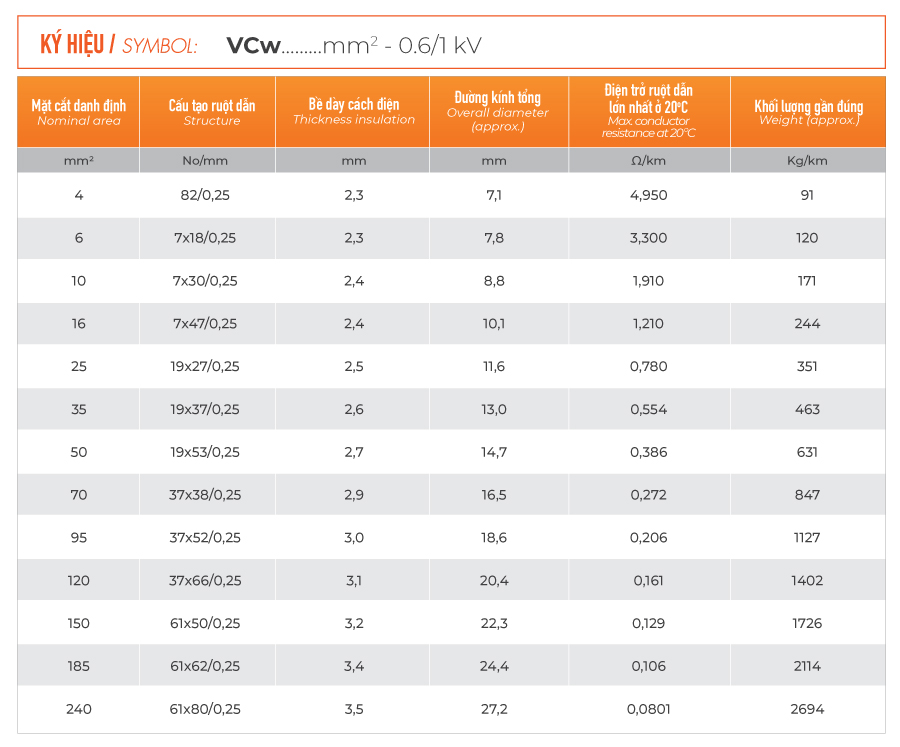

5Đặc tính kỹ thuật

  • – Cấp điện áp U0/U: 0,6/1 KV.
    – Điện áp thử: 3,5 kV (5 phút).
    – Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
    – Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
    o   140°C, với tiết diện lớn hơn 300mm2.
    o   160°C, với tiết diện nhỏ hơn hoặc bằng 300mm2.
