Cáp điện kế, lõi đồng, cách điện PVC, giáp băng nhôm, vỏ bảo vệ PVC – 0,6/1KV

Liên hệ

Cáp DK – CVV, DK-CVV (cs) – 0.6-1KV 2,3,4 lõi và 3 lõi + 1 trung tính
Ký hiệu: DK-CVV…mm2 – 0,6/1KV 2, 3, 4 lõi; DK-CVV…mm2 – 0,6/1KV (cs) 2, 3, 4 lõi; DK-CVV 3x…+1x…mm2 – 0,6/1KV; DK-CVV 3x…+1x…mm2 – 0,6/1KV (cs)

1Tổng quan

  • Dùng làm cáp truyền điện đến đồng hồ đo điện, cấp điện áp 0,6/1KV, lắp đặt cố định.

2Tiêu chuẩn áp dụng

  • TCVN 5935-1 / IEC 60502-1; TCVN 6612 / IEC 60228 hoặc tiêu chuẩn tương đương.

3Nhận biết lõi

  • Bằng màu cách điện: đỏ, vàng, xanh, đen.
  • Vỏ bảo vệ: Đen.
    Hoặc theo yêu cầu của khách hàng.

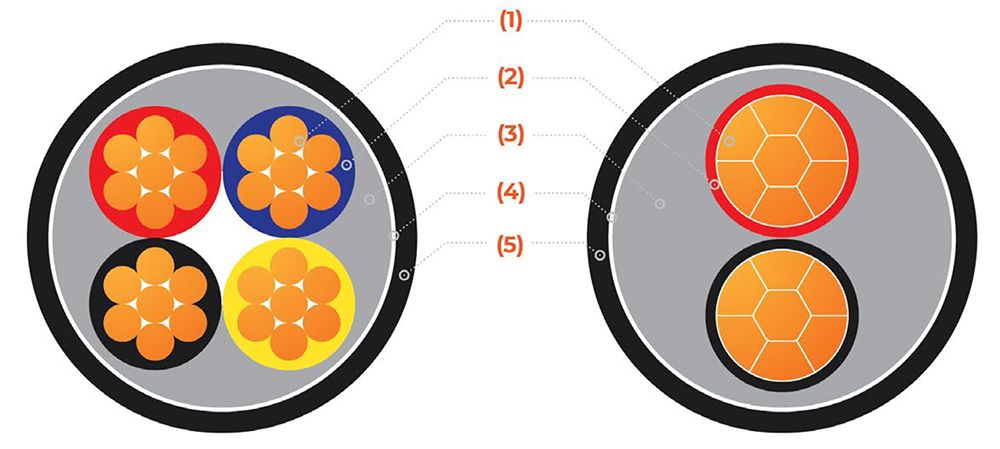

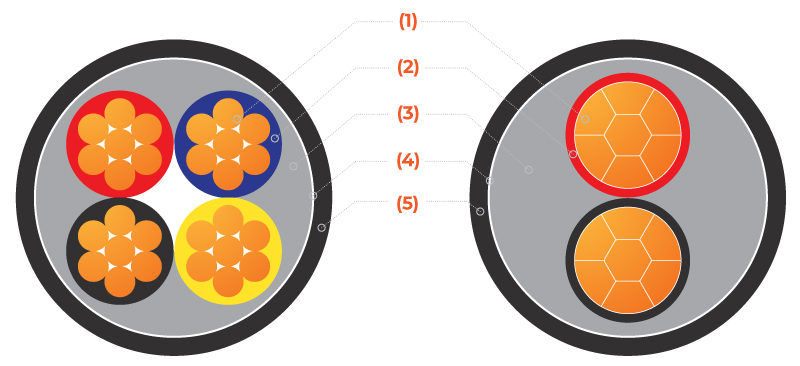

4Cấu tạo

  • (1) Ruột dẫn: bằng sợi đồng mềm (cấp 2) xoắn đồng tâm hoặc ép chặt.
    (2) Cách điện: PVC.
    (3) Lớp độn và vỏ bọc bên trong: PVC.
    (4) Giáp băng kim loại: băng nhôm.
    (5) Vỏ bảo vệ: PVC.

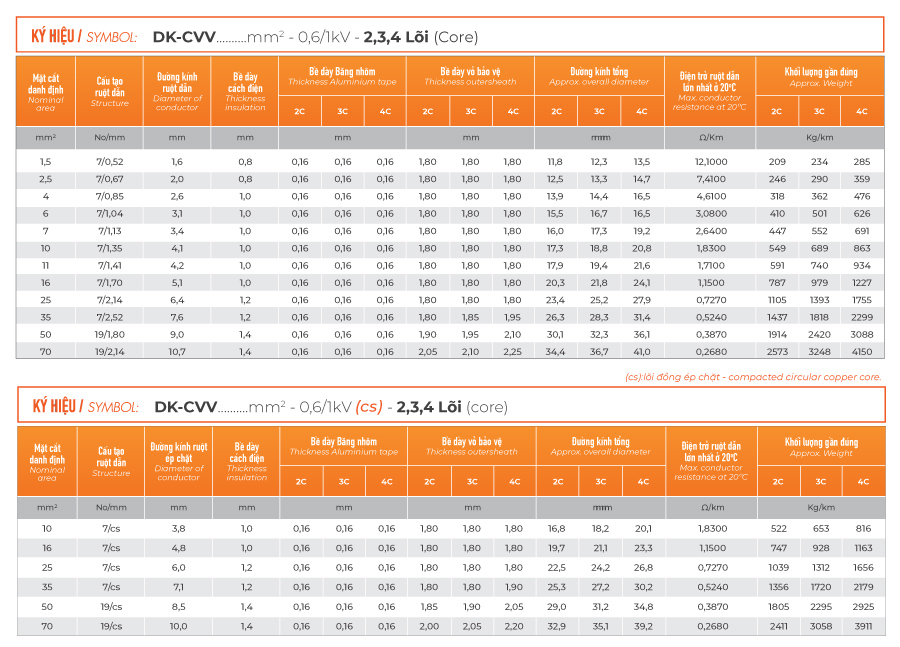

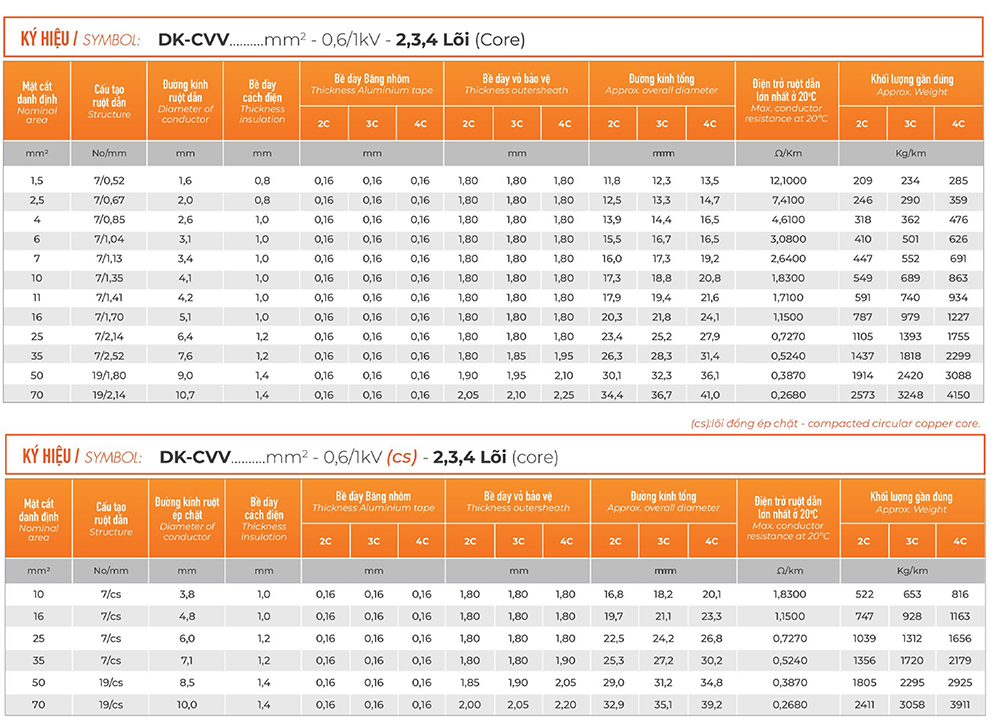

5Đặc tính kỹ thuật

  • Cấp điện áp U0/U: 0,6/1 KV.
  • Điện áp thử: 3,5 kV (5 phút).
  • Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
    • 140°C, với tiết diện lớn hơn 300mm2.
      160°C, với tiết diện nhỏ hơn hoặc bằng 300mm2.
