Dây điện 3 pha là gì? Giá cáp điện 3 pha lõi đồng, lõi nhôm
Trong hệ thống truyền tải và phân phối điện năng, dây điện 3 pha được ứng dụng phổ biến trong công nghiệp và sản xuất, nơi sử dụng thiết bị điện có công suất cao, đòi hỏi nguồn điện có tải trọng lớn và ổn định.
Dây cáp điện 3 pha có những chủng loại nào, giá bán trên thị trường hiện nay ra sao và làm thế nào để lựa chọn được loại dây phù hợp nhất với nhu cầu sử dụng cụ thể? Bài viết này sẽ cung cấp một cái nhìn tổng quan và chi tiết về loại dây cáp điện này.
Dây điện 3 pha là gì?
Dây điện 3 pha là dây điện chính trong hệ thống điện xoay chiều 3 pha (hệ thống dòng điện có ba dây pha (R, S, T) hoặc có thêm một dây trung tính – N và tiếp điện – PE (tùy vào nhu cầu của thiết bị, hệ thống điện sử dụng). Đây là dây điện thường được sử dụng trong các nhà máy sản xuất, thiết bị công nghiệp, công trình điện lớn nhờ vào khả năng tải điện mạnh và ổn định, giúp hạn chế sự cố về điện, đồng thời giảm tổn thất năng lượng trong quá trình truyền tải và tiêu thụ điện.
Ký hiệu và cấu tạo dây điện 3 pha
Ký hiệu
Ký hiệu thường dùng của dây 3 pha:
- R, S, T: Ký hiệu ba pha nóng theo tiêu chuẩn quốc tế IEC, gọi với tên tương ứng là pha R, pha S, pha T. Đây là các đường dây mang dòng điện xoay chiều lệch pha nhau 120 độ, tạo nên nguồn điện 3 pha mạnh mẽ và ổn định.
- A, B, C: Đại diện cho ba dây pha nóng, gọi là pha A, pha B, pha C.
- N: Ký hiệu dây trung tính (neutral) hoặc điểm nối đất, dùng để cân bằng điện áp và thường được nối đất tại nguồn, tạo ra một điểm có điện thế gần bằng 0V, giúp ổn định điện áp cho các thiết bị.

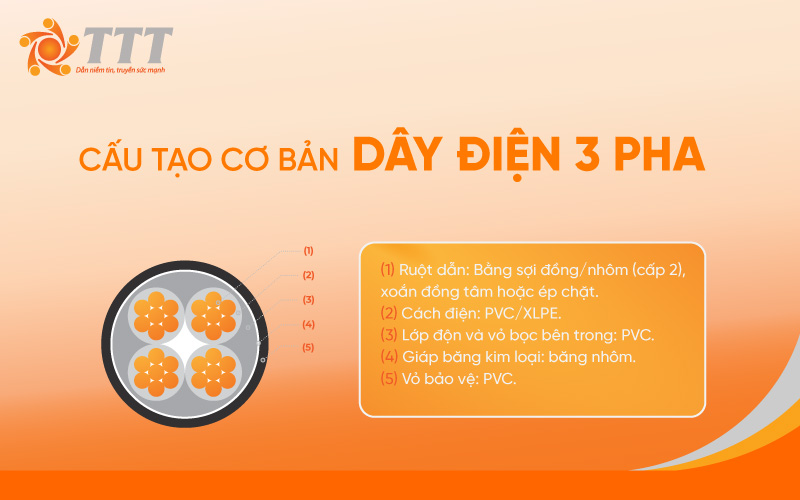

Cấu tạo
Dây điện 3 pha có cấu tạo an toàn, thường bao gồm 3 dây nóng và 1 dây lạnh, mỗi dây thường có các lớp chính như sau:
Lõi dẫn điện: Là bộ phận chịu trách nhiệm chính trong việc truyền tải dòng điện.
- Vật liệu: Đồng (Cu) hoặc nhôm (Al). Đồng có ưu điểm là độ dẫn điện cao, độ bền cơ học tốt và khả năng chống oxy hóa tốt. Nhôm có ưu điểm nhẹ hơn và giá thành thấp hơn, nhưng so về khả năng truyền tải điện thì lõi nhôm chưa bằng lõi đồng.
- Số lõi: Thông thường gồm 3 lõi pha (R, S, T), và có thể thêm 1 lõi trung tính (N) hoặc 1 lõi tiếp địa (PE).
Lớp cách điện: Thường làm từ nhựa PVC hoặc XLPE. Lớp cách điện có vai trò cách điện giữa các lõi và bảo vệ khỏi chạm chập điện.
Lớp giáp (nếu có): Một số loại dây điện 3 pha công nghiệp có thêm lớp giáp kim loại để chống cơ học và gặm nhấm (chuột, côn trùng, …).
Lớp vỏ bọc bên ngoài: Bằng nhựa PVC tổng hợp có khả năng chống mài mòn, kháng hóa chất, nước và chịu nhiệt.
Phân loại dây điện 3 pha
Để đáp ứng đa dạng các nhu cầu sử dụng, dây điện 3 pha được phân loại theo nhiều tiêu chí khác nhau:
Phân loại theo số lõi:
- Dây điện 3 pha 3 lõi: Có tên gọi khác là cáp điện 3 pha 3 dây, thường được sử dụng trong các hệ thống không yêu cầu dây trung tính riêng biệt. Cần lưu ý rằng trong một số trường hợp, việc sử dụng dây 3 lõi có thể gây ra sự mất cân bằng pha nếu tải không đều.
- Dây điện 3 pha 4 lõi: Đây là loại phổ biến nhất, bao gồm 3 dây pha (dây nóng) và 1 dây trung tính (dây lạnh). Dây trung tính đóng vai trò quan trọng trong việc cân bằng tải và cung cấp điện áp 1 pha cho các thiết bị khác.
- Dây điện 3 pha 5 lõi: Được sử dụng trong các hệ thống yêu cầu thêm dây tiếp địa để đảm bảo an toàn tối đa cho người và thiết bị.
Phân loại theo vật liệu lõi dẫn:
- Dây điện 3 pha lõi đồng: Sử dụng đồng nguyên chất 99.99 % đến 100%, ưu điểm nổi bật là khả năng dẫn điện tốt, độ bền cao và lâu oxy hóa. Chính vì thế mà giá thành dây lõi đồng thường cao hơn dây điện lõi nhôm cùng loại.
- Dây điện 3 pha lõi nhôm: Có ưu điểm về giá thành rẻ và trọng lượng nhẹ, dễ dàng trong vận chuyển và lắp đặt.
Phân loại theo tiết diện: Tiết diện dây dẫn ảnh hưởng trực tiếp đến khả năng tải dòng điện. Tùy vào công trình và hệ thống điện, việc lựa chọn tiết diện phù hợp là vô cùng quan trọng để đảm bảo an toàn và hiệu suất của hệ thống điện. Các loại tiết diện dây 3 pha phổ biến như: dây điện 3 pha 2.5, dây 3 pha 3×10, dây điện 3 pha 4×4, dây điện 3 pha 4×10, dây điện 3 pha 4×16, dây điện 3 pha 4×25, dây điện 3 pha 4×35, dây điện 3 pha 4×50, dây điện 3 pha 4×70, …(tùy theo từng loại sản phẩm sẽ có tiết diện tối đa khác nhau).

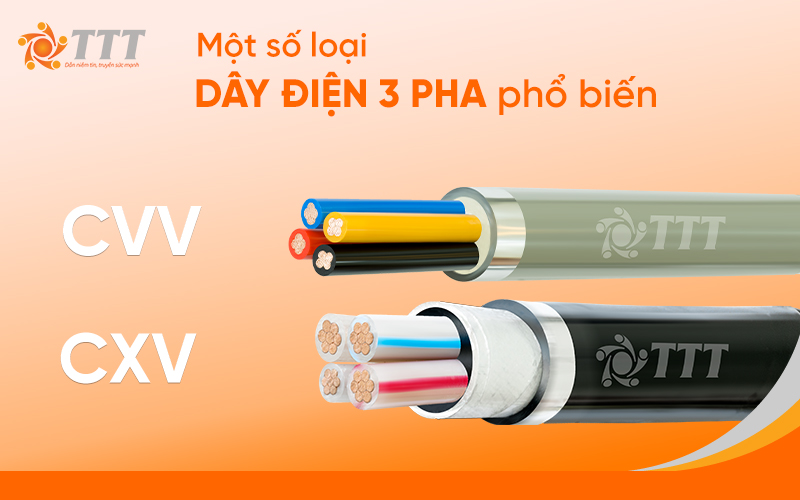

Một số loại dây 3 pha phổ biến trên thị trường
Dây 3 pha sẽ có nhiều loại khác nhau, phổ biến nhất trên thị trường là dây 3 pha 4 lõi:
- Dây CVV 3 pha 4 lõi: Cáp pha lõi đồng, cách điện PVC 0.6/1kV, vỏ bảo vệ PVC
- Cáp CXV 3 pha 4 lõi: Cáp pha lõi đồng, cách điện XLPE 0.6/1kV, vỏ bảo vệ PVC
Xem chi tiết ứng dụng tại: Dây CVV, CXV là gì?
Cách chọn dây điện 3 pha
Có nhiều cách tính và chọn tiết diện dây dẫn điện phù hợp theo công suất dòng điện khác nhau nhưng thường thì sẽ có các phương pháp chính:
Chọn dây điện 3 pha theo công suất
Phương pháp này tính toán dòng điện thực tế mà thiết bị tiêu thụ, sau đó quy đổi ra tiết diện dây phù hợp.
- Áp dụng công thức hoặc tra bảng chọn dây theo công suất kW/A.
- Phù hợp cho kỹ sư điện, chủ thầu, hoặc đơn vị thi công chuyên nghiệp.
Đây là cách phổ biến nhất, được khuyến nghị áp dụng vì đảm bảo đúng kỹ thuật và an toàn điện.
Chọn theo tiêu chuẩn và quy định
- Tuân thủ tiêu chuẩn quốc gia (TCVN) và quốc tế (IEC): Các tiêu chuẩn này quy định về kích thước, vật liệu, khả năng chịu tải và các thông số kỹ thuật khác của dây điện. Việc chọn dây theo tiêu chuẩn đảm bảo an toàn và hiệu suất của hệ thống điện. Ưu điểm của cách này là người dùng có thể nhanh chóng đối chiếu và chọn dây phù hợp mà không cần phải tính toán phức tạp.
- Tham khảo ý kiến của kỹ sư điện: Đối với các hệ thống điện phức tạp hoặc yêu cầu độ chính xác cao, nên tham khảo ý kiến của các chuyên gia điện để được tư vấn lựa chọn dây phù hợp với tiêu chuẩn và quy định hiện hành.
Chọn theo điều kiện môi trường lắp đặt
Cách chọn này cần kết hợp với các cách khác như công suất để cho ra loại sản phẩm phù hợp nhu cầu:
- Nhiệt độ môi trường: Nhiệt độ cao có thể làm giảm khả năng chịu tải của dây dẫn. Cần chọn dây có khả năng chịu nhiệt phù hợp với môi trường lắp đặt.
- Độ ẩm và hóa chất: Trong môi trường ẩm ướt hoặc có hóa chất ăn mòn, cần chọn loại dây có lớp vỏ bảo vệ phù hợp để tránh hư hỏng.
- Vị trí lắp đặt (trong nhà, ngoài trời, âm tường, đi ống…): Mỗi vị trí lắp đặt sẽ có yêu cầu khác nhau về loại dây (ví dụ: dây cáp có lớp vỏ bảo vệ UV cho ngoài trời, dây đi trong ống có thể không cần lớp giáp bảo vệ,…).
- Chiều dài đường dây: Chiều dài dây ảnh hưởng đến sụt áp. Đối với đường dây dài, có thể cần chọn tiết diện lớn hơn để đảm bảo điện áp tại cuối đường dây nằm trong phạm vi cho phép.
Phương pháp sử dụng phần mềm chuyên dụng
Với sự phát triển của công nghệ, hiện nay có nhiều phần mềm và ứng dụng trực tuyến tích hợp sẵn các công thức tính toán kết hợp với bảng tiêu chuẩn, cho phép nhập các thông số cụ thể của công trình. Ví dụ như chiều dài dây, cách đi cáp, điều kiện môi trường, … và từ đó đưa ra lựa chọn tối ưu. Cách này không chỉ giúp tiết kiệm thời gian mà còn giảm sai sót trong tính toán, đặc biệt hữu ích trong những hệ thống phức tạp.
Giá dây điện 3 pha
Giá bán của dây điện 3 pha có sự biến động theo vật liệu, kích thước, chiết khấu từ thương hiệu nhà sản xuất, có sự khác nhau giữa giá dây điện 3 pha 4 lõi đồng và giá dây điện 3 pha 4 dây nhôm.
Để mua dây điện 3 pha hoặc biết thêm về bảng giá dây điện, hãy liên hệ với Dây và Cáp điện Tài Trường Thành, chúng tôi sẽ cung cấp chiết khấu, giá tốt nhất theo từng thời điểm hoặc đại lý gần nhất với bạn.
